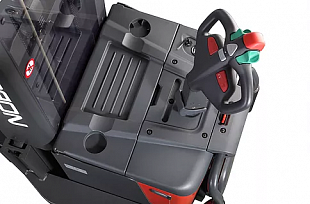

PS 20
Самоходные штабелеры грузоподъемностью 2000 кг
Cтандартная комплектация ряда PS:
-
АС-двигатель хода вертикального типа
-
Контроллер Curtis
-

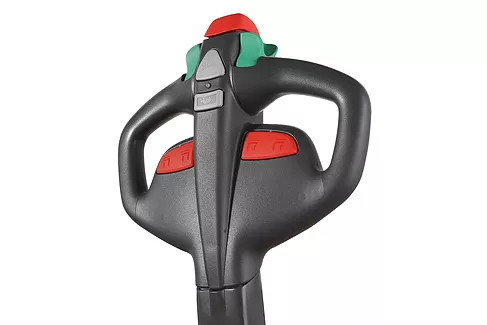

Ручка управления Rema с технологией CAN-BUS
-
Датчики Pepperl+Fuchs
-
Съемная мачта
Опционально доступны:
- Платформа оператора и поручни
- EPS — электрическое рулевое управление
- Пропорциональная гидравлика
Штабелеры данного модельного ряда подходят для интенсивной эксплуатации и высот штабелирования до 3600 мм.
Технические параметры базовой модели:
| Основные параметры | 1.2 | Модель | PS 20 | |||
| 2600 | 2900 | 3600 | ||||
| 1.3 | Тип | Самоходный | ||||
| 1.4 | Положение оператора | Пеший | ||||
| 1.5 | Грузоподъемность | Q (кг) | 2000 | |||
| 1.6 | Центр загрузки | c (мм) | 600 | |||
| 1.8 | Расстояние от центра оси до вил | x (мм) | 760 | |||
| 1.9 | Колесная база | y (мм) | 1508 | |||
| Массы | 2.1 | Масса (без АКБ) | кг | 1400 | 1460 | 1515 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1245/2195 | 1250/2210 | 1270/2245 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 1020/420 | 1030/430 | 1070/445 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | |||
| 3.2 | Размер передних (ведущих) колес | Ø230х75 | ||||
| 3.3 | Размер задних колес | 85х70 | ||||
| 3.4 | Дополнительные колеса | 124х60 | ||||
| 3.5 | Кол-во колес спереди/сзади (х-ведущие) | 1х+2/4 | ||||
| 3.6 | Колея передних колес | b10 (мм) | 766 | |||
| 3.7 | Колея задних колес | b11 (мм) | 400 | |||
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 1930 | 2080 | 2430 |
| 4.3 | Свободный подъем | h2 (мм) | — | — | — | |
| 4.4 | Высота подъема | h3 (мм) | 2515 | 2815 | 3515 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 3187.5 | 3487.5 | 4187.5 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 945/1370 | |||
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 85 | |||
| 4.19 | Общая длина | l1 (мм) | 2083 | |||
| 4.20 | Длина до фронта вил | l2 (мм) | 933 | |||
| 4.21 | Общая ширина | b1 (мм) | 1000 | |||
| 4.22 | Размеры вил | s/e/l (мм) | 60/185/1150 | |||
| 4.25 | Ширина вил | b5 (мм) | 570 | |||
| 4.32 | Клиренс в центре базы | m2 (мм) | 25 | |||
| 4.34 | Ширина прохода с паллетой 800?1200 | Ast (мм) | 2520 | |||
| 4.35 | Радиус разворота | Wa (мм) | 1725 | |||
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 6.0/6.0 | ||
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 110/160 | |||
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 1125/125 | |||
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/12 | |||
| 5.10 | Тормозная система | Электромагнитный тормоз | ||||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1.3 | ||
| 6.2 | Мощность двигателя подъема | кВт | 3.0 | |||
| 6.3 | Стандарт АКБ | B, 3PzS | ||||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/Ач | 24/350 | |||
| 6.5 | Масса АКБ | кг | 288 | |||
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВтч/ч | 2.83 | |||
| Другое | 8.1 | Тип управления ходом | AC | |||
| 8.4 | Уровень шума | dB(A) | 69 | |||
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
 | | | |
