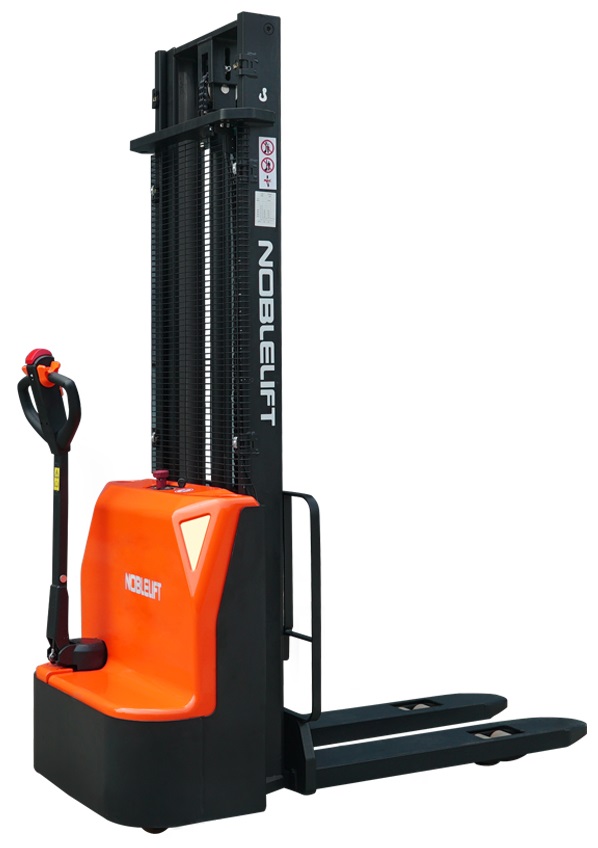

Самоходные штабелеры грузоподъемностью 1000кг и 1500кг и высотами подъема от 1600мм до 3600мм.
Cтандартная комплектация:
-
DС-двигатель хода
-
Контроллер Curtis
-
AGM аккумуляторная батарея
-
Встроенное зарядное устройство
Штабелеры данного модельного ряда являются оптимальным выбором для грузоподъемных операций, носящих нерегулярный характер.
Технические параметры базовой модели:
| Основные параметры | 1.2 | Модель | PSE10L-C | PSE15L-C | |||
| 1600 | 3500 | 1600 | 3600 | ||||
| 1.3 | Тип | Самоходный | |||||
| 1.4 | Положение оператора | Пеший | |||||
| 1.5 | Грузоподъемность | Q (кг) | 1000 | 1500 | |||
| 1.6 | Центр загрузки | c (мм) | 600 | ||||
| 1.8 | Расстояние от центра оси до вил | x (мм) | 769 | 770 | |||
| 1.9 | Колесная база | y (мм) | 1215 | 1220 | 1245 | ||
| Массы | 2.1 | Масса | кг | 450 | 570 | 590 | 750 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 490/960 | 540/1030 | 640/1450 | 690/1560 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 330/120 | 415/155 | 410/180 | 525/225 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | ||||
| 3.2 | Размер передних (ведущих) колес | 220х70 | |||||
| 3.3 | Размер задних колес | Ø80х70 | |||||
| 3.4 | Дополнительные колеса | ØØØØ100х50 | |||||
| 3.5 | Кол-во колес спереди/сзади (х-ведущие) | 1х+1/2 | |||||
| 3.6 | Колея передних колес | b10 (мм) | 557 | ||||
| 3.7 | Колея задних колес | b11 (мм) | 410/525 | ||||
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2057 | 2282 | 1980 | 2282 |
| 4.3 | Свободный подъем | h2 (мм) | 1513 | — | 1508 | 78 | |
| 4.4 | Высота подъема | h3 (мм) | 1513 | 3413 | 1513 | 3513 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 2057 | 3989 | 1985 | 4039 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 670/1228 | ||||
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 87 | ||||
| 4.19 | Общая длина | l1 (мм) | 1750 | 1779 | |||
| 4.20 | Длина до фронта вил | l2 (мм) | 600 | 629 | |||
| 4.21 | Общая ширина | b1 (мм) | 820 | ||||
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | ||||
| 4.25 | Ширина вил | b5 (мм) | 570/685 | ||||
| 4.32 | Клиренс в центре базы | m2 (мм) | 32 | 27 | |||
| 4.34 | Ширина прохода с паллетом 8001200 | Ast (мм) | 2238 | 2269 | |||
| 4.35 | Радиус разворота | Wa (мм) | 1450 | 1481 | |||
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 4.0/4.3 | 4.0/4.4 | ||
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 119/195 | 87/148 | |||
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 166/159 | 125/117 | |||
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 5/10 | ||||
| 5.10 | Тормозная система | Электромагнитный тормоз | |||||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 0.75 | |||
| 6.2 | Мощность двигателя подъема | кВт | 2.2 | ||||
| 6.3 | Стандарт АКБ | Нет | Нет | ||||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/Ач | 212/85 | 212/106 | |||
| 6.5 | Масса АКБ | кг | 226 | 235 | |||
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВтч/ч | 0.48 | 0.60 | |||
| Другое | 8.1 | Тип управления ходом | DC | ||||
| 8.4 | Уровень шума | dB(A) | <70 | ||||
Параметры доступных мачт:
| Габаритная высота мачты минимальная h1 (мм) | Высота свободного подъема h2 (мм) | Высота подъема h3 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
| PSE10L-C | |||||
| SX | 2057 | 1513 | 1513 | 1600 | 2057 |
| 2257 | 1913 | 1913 | 2000 | 2257 | |
| DX | 1982 | — | 2813 | 2900 | 3389 |
| 2132 | — | 3113 | 3200 | 3689 | |
| 2282 | — | 3413 | 3500 | 3989 | |
| PSE15L-C | |||||
| SX | 1980 | 1508 | 1513 | 1600 | 1985 |
| 2380 | 1908 | 1913 | 2000 | 2385 | |
| DX | 1782 | 78 | 2513 | 2600 | 3039 |
| 1932 | 78 | 2813 | 2900 | 3339 | |
| 2082 | 78 | 3113 | 3200 | 3639 | |
| 2282 | 78 | 3513 | 3600 | 4039 | |
 | | | |
